自動油壓／空壓尾座

  1. > PRODUCTS
  2. > 配件
  3. > 尾座
  4. > 自動

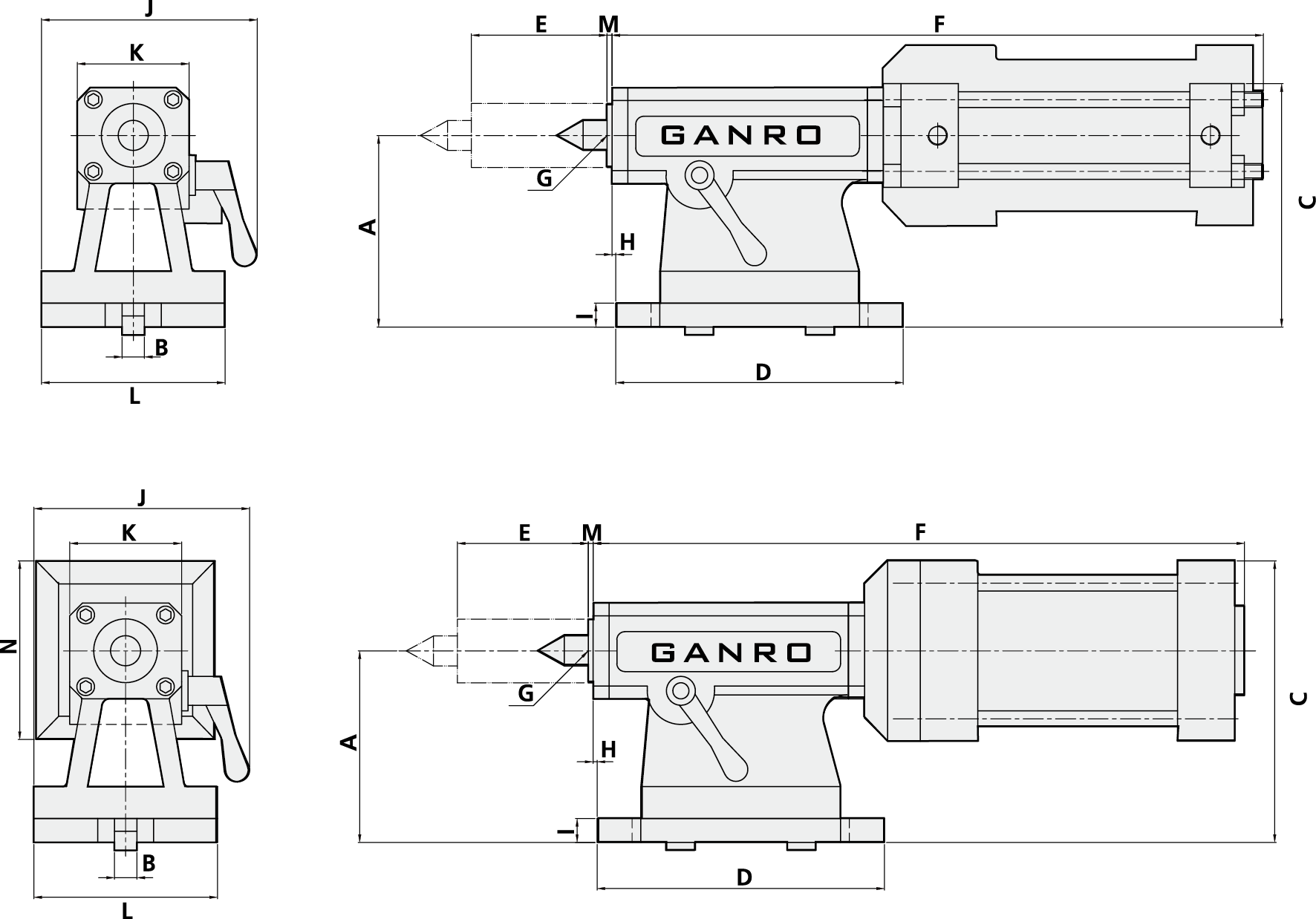

外觀尺寸對照表


型號 TSO TSA TSO TSA TSO TSA TSO TSA TSO TSA TSO TSA TSO TSA TSO TSA
120 170 250 320 400 500 630 800
A（mm） 120 135 185 210 250 310 400 480
B（mm） 14 18 18 18 18 18 18 22
C（mm） 153 176 168 191 218 242 243 266 283 306 343 367 433 457 513 536
D（mm） 18 180 270 270 270 195 210 330
E（mm） 85 82 63 105 105 105 133 133 133
F（mm） 408 398 408 493 492 504 492 504 492 575 550 574 550 574 550
G（mm） MT#2  MT#2  MT#3 MT#3 MT#3 MT#4 MT#4 MT#4
H（mm） 2.5 2.5 8 8 8 9 3 4.5 14.5
I（mm） 15 15 30 30 30 40 40 40
J（mm） 135 135 178 178 178 200 210 230
K（mm） 70 70 90 90 90 95 95 95
L（mm） 115 115 180 180 180 220 240 280
M（mm） 3 4 4 6 4 4 4 4
N（mm） － 112 － 112 － 113 － 113 － 113 － 113 － 113 － 113
