3-Piece

  1. > PRODUCTS
  2. > Accessory
  3. > Coupling
  4. > 3 PCS Hirth

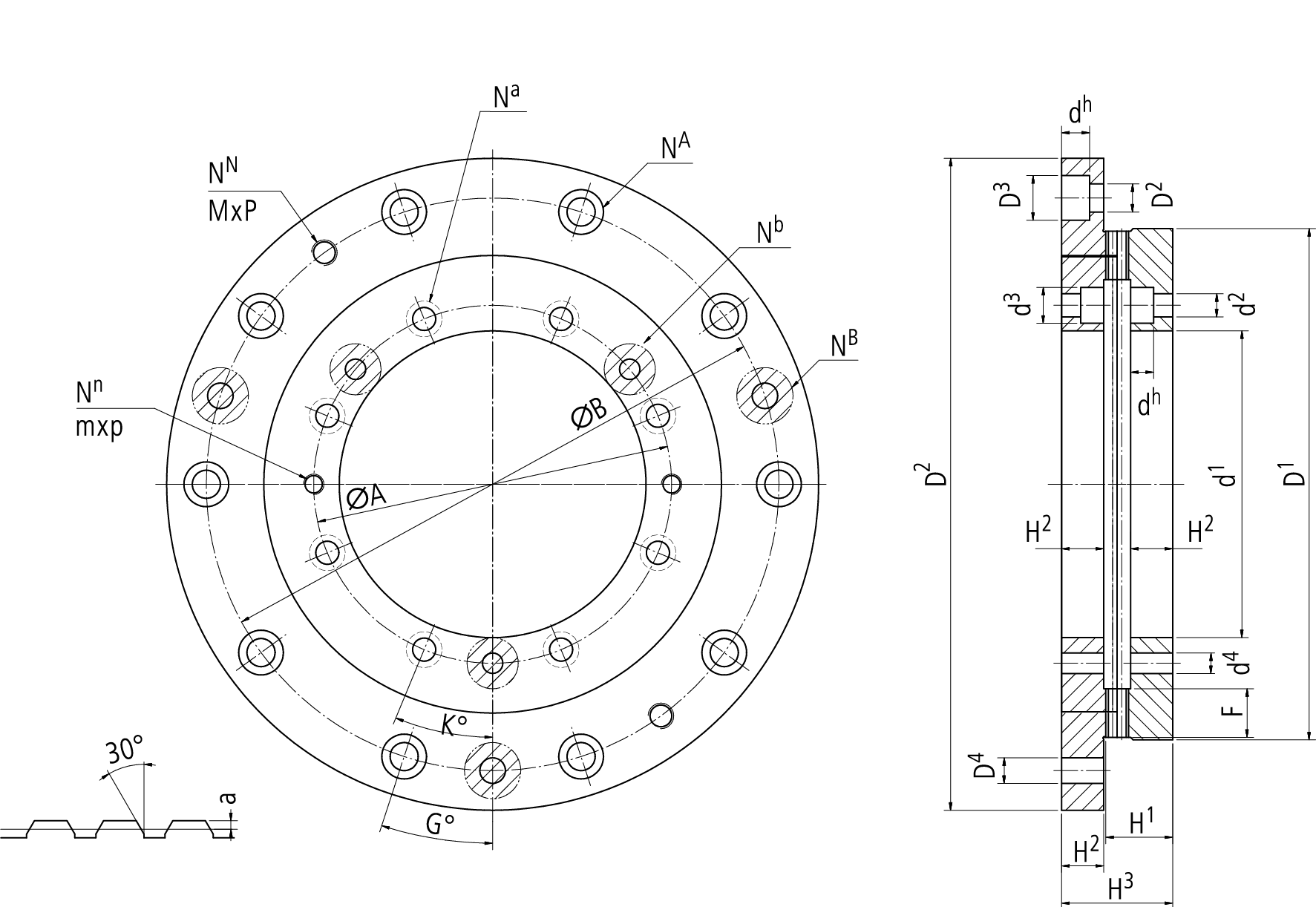

Item Model No. D1 D2 d1 N F H1 H2 H3 Na ΦA
ΦB		 d2
D2		 d3
D3		 dh
Dh		 Nb
NB		 ΦA
ΦB		 K°
G°		 d4
D4		 Nn
NN		 ΦA
ΦB		 mxp
MxP		 a ±A
01 24-135-60 X,V1 135 － 60 24 18 18.75 13.5 34 6 80 6.6 11 6.0 3 80 30° 8 2 80 M8x1.25 1.75 1.55
V0 － 175 － 24 － 18.75 13.5 34 8 150 9 14 8.5 3 150 22.5° 8 2 150 M8x1.25 1.75 1.55
02 24-200-120 X,V1 200 － 120 24 20 21.75 16.5 40 8 140 9 14 8.0 3 140 22.5° 8 2 140 M8x1.25 1.75 1.55
V0 － 255 － 24 － 21.75 16.5 40 10 224 11 17.5 10.5 3 224 18° 10 2 224 M10x1.50 1.75 1.55
03 30-200-120 X,V1 200 － 120 30 20 21.75 16.5 40 8 140 9.0 14 8.0 3 140 22.5° 8 2 140 M8x1.25 1.75 1.55
V0 － 255 － 30 － 21.75 16.5 40 10 224 11 17.5 10.5 3 224 18° 10 2 224 M10x1.50 1.75 1.55
04 360-250-180 X,V1 250 － 180 360 8 20.2 18 40 12 205 11.0 17.5 10.0 3 205 15° 10 2 205 M10x1.50 0.2 0.17
V0 － 300 － 360 8 20.2 18 40 12 270 14 17.5 10.5 3 270 15° 12 4 270 M12x1.75 0.2 0.17
05 24-270-160 X,V1 270 － 160 24 24 21.75 16.5 40 8 195 11.0 17.5 10.0 3 195 22.5° 10 2 195 M10x1.50 1.75 1.55
V0 － 330 － 24 － 21.75 16.5 40 12 300 14 20 12.5 3 300 15° 12 4 300 M12x1.75 1.75 1.55
06 30-270-160 X,V1 270 － 160 30 24 21.75 16.5 40 8 195 11.0 17.5 10.0 3 195 22.5° 10 2 195 M10x1.50 1.75 1.55
V0 － 330 － 30 － 21.75 16.5 40 12 300 M14 20 12.5 3 300 15° 12 4 300 M12x1.75 1.75 1.55
07 360-270-160 X,V1 270 － 160 360 10 20.2 18 40 8 220 13.0 17.5 10.0 3 220 22.5° 10 2 220 M10x1.50 0.2 0.17
V0 － 300 － 360 10 20.2 18 40 12 300 13.0 20 12.5 3 300 15° 12 4 300 M12x1.75 0.2 0.17
08 48-335-220 X,V1 335 － 220 48 24 25.75 20.5 48 12 258 13.0 20 12.0 3 258 15 12 4 258 M12x1.75 1.75 1.55
V0 － 400 － 48 － 25.75 20.5 48 12 360 13.0 20 12.5 3 360 15 12 4 360 M12x1.75 1.75 1.55
09 48-425-300 X,V1 425 － 300 48 28 26.75 21.5 50 12 335 13.0 20 12.0 3 335 15 12 4 335 M12x1.75 1.75 1.55
V0 － 482 － 48 － 26.75 21.5 50 12 450 13.0 20 12.5 3 450 15 12 4 450 M12x1.75 1.75 1.55
10 60-425-300 X,V1 425 － 300 60 28 26.75 21.5 50 12 336 13.0 20 12.0 3 335 15 12 4 335 M12x1.75 1.75 1.55
V0 － 482 － 60 － 26.75 21.5 50 12 450 13.0 20 12.5 3 450 15 12 4 450 M12x1.75 1.75 1.55
11 72-425-300 X,V1 425 － 300 72 28 26.75 21.5 50 12 335 13.0 20 12.0 3 335 15 12 4 335 M12x1.75 1.75 1.55
V0 － 482 － 72 － 26.75 21.5 50 12 450 13.0 20 12.5 3 450 15 12 4 450 M12x1.75 1.75 1.55
12 360-425-300 X,V1 425 － 300 360 20 26 21.5 50 12 335 13.0 20 12.0 3 335 15 12 4 335 M12x1.75 1 0.9
V0 － 482 － 360 － 26 21.5 50 12 450 13.0 20 12.5 3 450 15 12 4 450 M12x1.75 1 0.9
13 48-540-415 X,V1 540 － 415 48 32 29.25 24 55 12 450 17.0 20 12.0 3 450 15 12 4 450 M12x1.75 1.75 1.55
V0 － 604 － 48 － 29.25 24 55 12 570 13.0 26 16.5 3 570 15 12 4 570 M12x1.75 1.75 1.55
14 60-540-415 X,V1 540 － 415 60 32 29.25 24 55 12 450 17.0 20 12.0 3 450 15 12 4 450 M12x1.75 1.75 1.55
V0 － 604 － 60 － 29.25 24 55 12 570 13.0 26 16.5 3 570 15 12 4 570 M12x1.75 1.75 1.55
15 72-540-415 X,V1 540 － 415 72 32 29.25 24 55 12 450 17.0 20 12.0 3 450 15 12 4 450 M12x1.75 1.75 1.55
V0 － 604 － 72 － 29.25 24 55 12 570 13.0 26 16.5 3 570 15 12 4 570 M12x1.75 1.75 1.55
16 360-540-415 X,V1 540 － 415 360 24 29 24 55 12 450 17.0 20 12.0 3 450 15 12 2 450 M12x1.75 1.5 1.4
V0 － 604 － 360 － 29 24 55 12 570 18 26 16.5 3 570 15 12 2 570 M12x1.75 1.5 1.4
