Manual Tailstock

  1. > PRODUCTS
  2. > Accessory
  3. > Tailstock
  4. > Manual

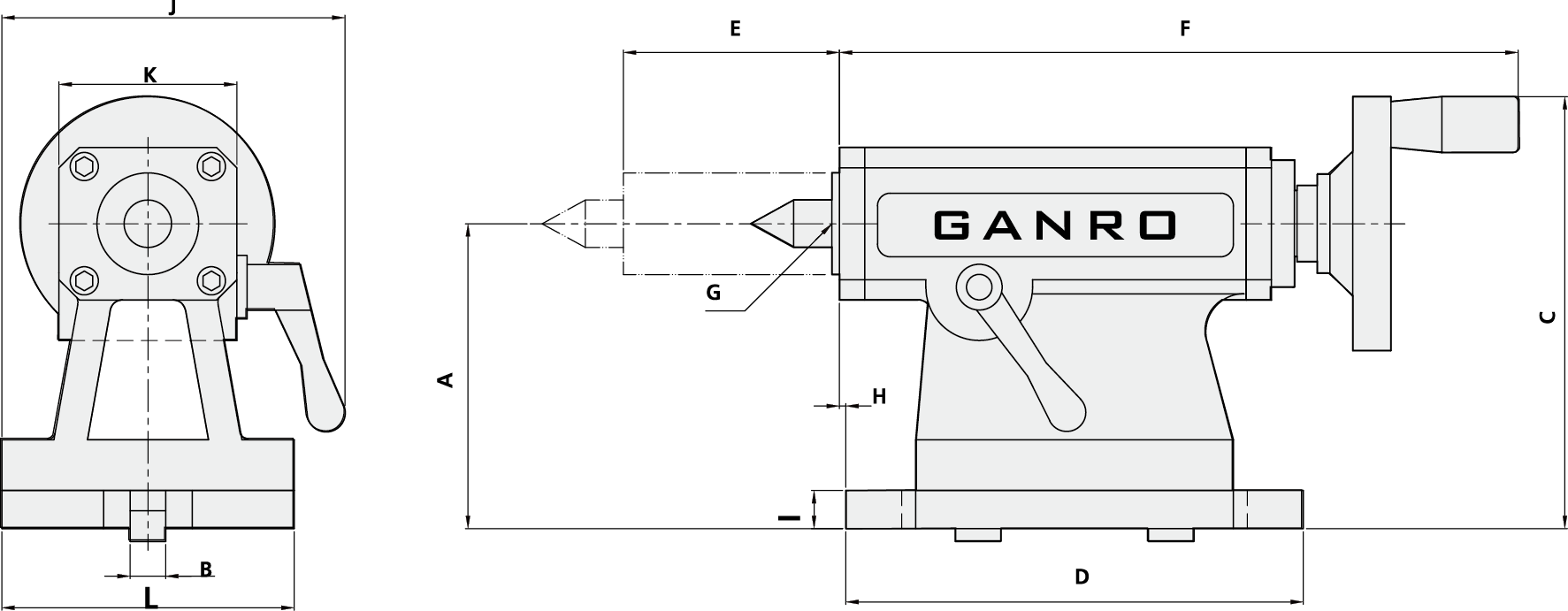

IMENSION CHART












Model No. TSM-
120		 TSM-
​170		 TSM-
​250		 TSM-
320		 TSM-
​400		 TSM-
500		 TSM-
630		 TSM-
800
A（mm） 120 135 185 210 250 310 400 480
B（mm） 14 18 18 18 18 18 18 22
C（mm） 170 185 247.5 272.5 312.5 385 475 555
D（mm） 180 180 270 270 270 295 310 330
E（mm） 85 67 109 109 109 137 137 137
F（mm） 267 267 339 339 339 417 417 417
G（mm） MT#2  MT#2  MT#3 MT#3 MT#3 MT#4 MT#4 MT#4
H（mm） 2.5 2.5 8 8 8 3 4.5 14.5
I（mm） 15 15 30 30 30 40 40 40
J（mm） 135 135 178 178 178 200 210 230
K（mm） 70 70 90 90 90 95 95 95
L（mm） 115 115 180 180 180 220 240 280
