Strong Oil Tailstock / Strong Air Tailstock

  1. > PRODUCTS
  2. > Accessory
  3. > Tailstock
  4. > Strong
Item／Model No.   TSSO/A
-120		 TSSO/A
-170		 TSSO/A
-200		 TSSO/A
-250		 TSSO/A
-320		 TSSO/A
-400		 TSSO/A
-500		 TSSO/A
-630		 TSSO/A
-800
Diameter of Table mm φ120 φ170 φ200 φ250 φ320 φ400 φ500 φ630 φ800
Diameter of Center-hole mm φ25 φ40 φ40 φ40 φ45 φ60 φ100 φ145 φ260
Diameter of Thru-hole mm φ6 φ20 φ20 φ35 φ40 φ55 φ90 φ135 φ250
Center Height in Vertical mm 120 135 135 185 210 250 310 400 480
Overall Height in Vertical mm 196 225 225 300 345 425 515 665 830
Width of T Slot  mm 10h7 12h7 12h7 12h7 14h7 14h7 18h7 18h7 20h7
Width of Guide Block  mm 14h7 18h7 18h7 18h7 18h7 18h7 18h7 18h7 22h7
Penu. Clamping Force kgf‧m 5 6 6 14 16 19 35 55 120
Hydro. Clamping Force kgf‧m 30 36 36 50 60 65 215 310 650
N.W.  kg 15 25 25 55 95 160 310 560 850

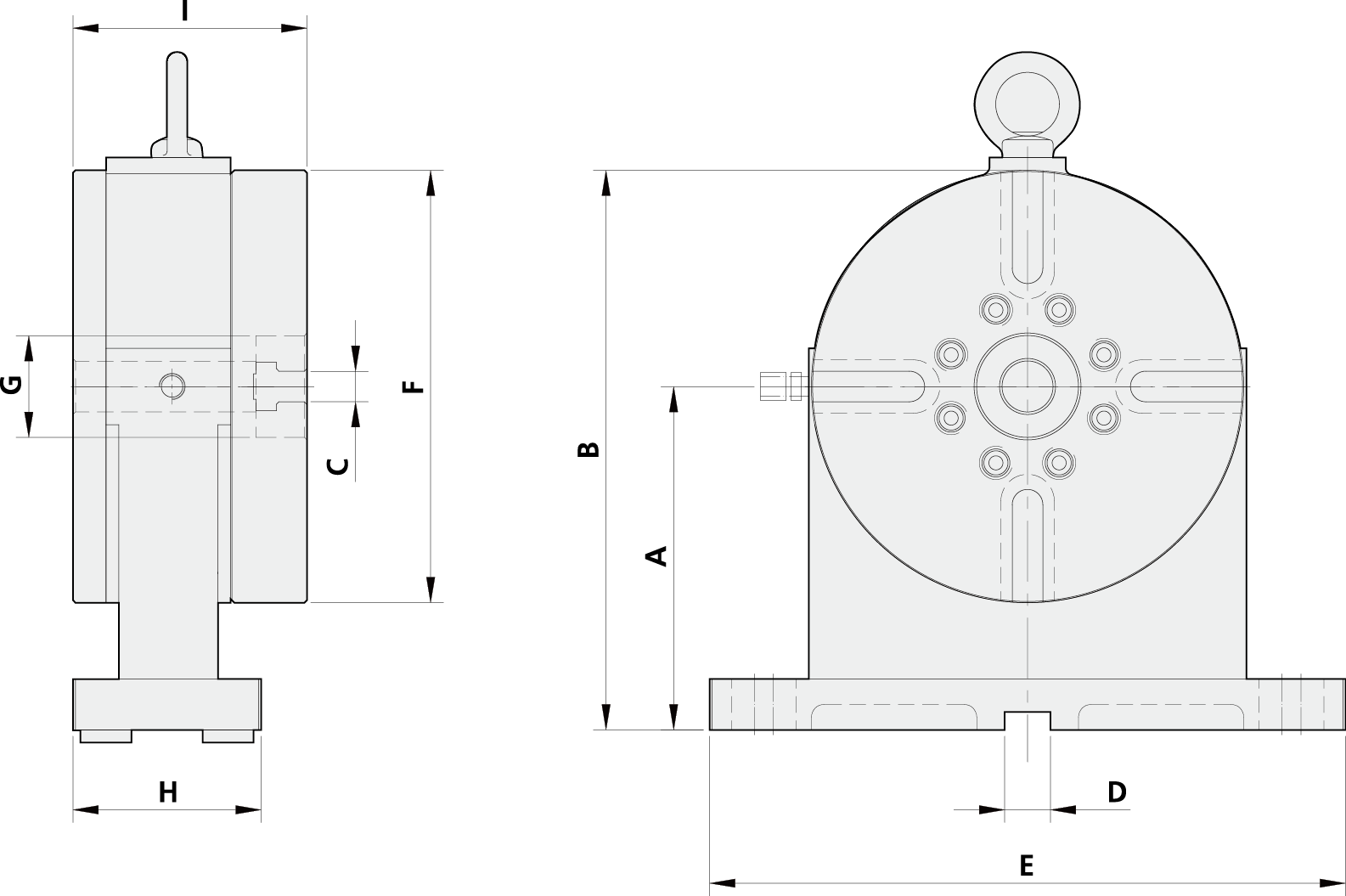

DIMENSION CHART
Model No. TSSO&A
-120		 TSSO&A
-170		 TSSO&A
-200		 TSSO&A
-250		 TSSO&A
-320		 TSSO&A
-400		 TSSO&A
-500		 TSSO&A
-630		 TSSO&A
-800
A（mm） 120 135 135 185 210 250 310 400 480
B（mm） 195 220 220 310 370 450 560 715 880
C（mm） 10 12 12 12 14 14 18 18 20
D（mm） 14h7 18h7 18h7 18h7 18h7 18h7 18h7 18h7 22h7
E（mm） 210 250 250 340 390 480 560 720 910
F（mm） φ120 φ170 φ200 φ250 φ320 φ400 φ500 φ630 φ800
G（mm） φ25 φ40 φ40 φ40 φ45 φ60 φ100 φ145 φ260
H（mm） 74 74 74 105 140 175 199 236.5 32.5
I（mm） 89 92 92 120 155 190 230 265 340
